Deskripsyon Product
Lachin Rezilyan Wedge Gate Valv ak manifakti ak founisè, nou bay Resilient Wedge Gate Valv ak Fen Flange achtè lòt bò dlo nan pri ki pi konpetitif ak bon kalite ak livrezon sou tan.

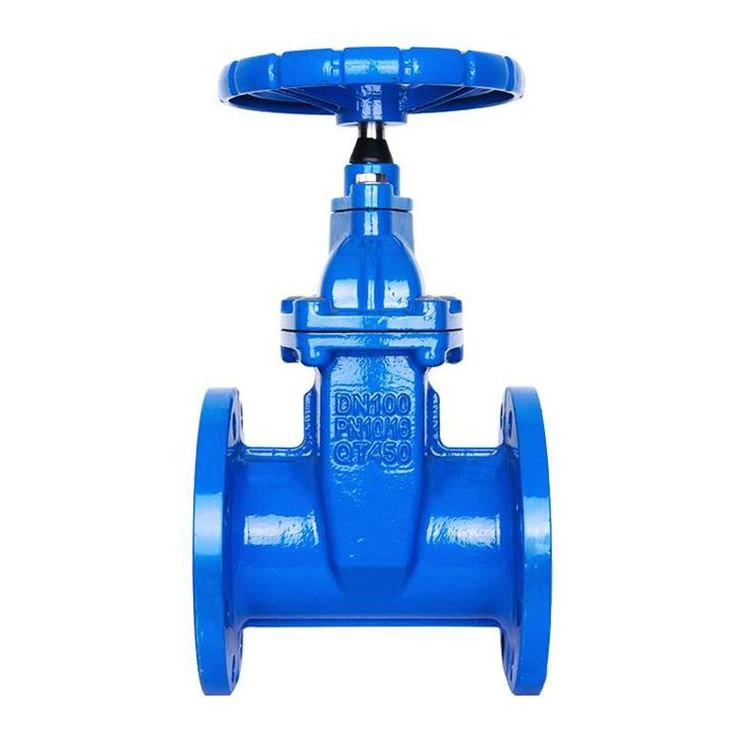

Rezilyan Wedge Gate Valv la ak pwent bride soti nan Hebei Sinostar pwodui nan materyèl fè ductile ki bay garanti pou gwo fòs ak bon rezistans korozyon; trip sele tij O-bag ak koneksyon an sekirite ak san danje epi serye; lavi sèvis long ak tès chèz monte bisiklèt fleksib 1,000 fwa.
Lè ou deside achte Resilient Wedge Gate Valv ak fen bride, ou dwe chwazi bon pwodwi selon bezwen aktyèl ou pou fè pou evite pèt nesesè akòz move chwa a. Si ou vle plis enfòmasyon, tanpri kontakte Hebei Sinostar pou plis detay.
Spesifikasyon
Dimansyon: 2"-24"
Estanda konsepsyon: BS5163-1, BS5163-2, EN 558-1
Estanda Koneksyon: BS EN 1092-2, BS 10 TABLE D/E
Travay presyon: PN16, PN10
Koneksyon fini: ASME B16.1 CL 125
Espesifikasyon materyèl pwodwi
| Pati No. | Pati | Espesifikasyon estanda | Opsyon |
| 1 | Kò valv | ASTM A536, 65-45-12 | |
| 2 | Rezilyan Wedge Disk | ASTM A536, 65-45-12+SPDM | |
| 3 | Tij | Asye pur | AISI 304, AISI 316, AISI 420, AISI 431 |
| 4 | Bonnet Joint | EPDM | NBR |
| 5 | Bonnet | ASTM A536, 65-45-12 | |
| 6 | O-Ring | NBR | EPDM |
| 7 | Glann | ASTM A536,65-45-12 | |
| 8 | Handwheel | ASTM A536,65-45-12 | Bourade Steel |
| 9 | Boulon | Kabòn Steel Zenk plake | AISI 304, AISI 316 |
| 10 | Machin pou lave plat | Kabòn Steel Zenk plake | AISI 304, AISI 316 |
| 11 | Ring Wiper | EPDM | NBR |
| 12 | O-Ring | NBR | EPDM |
| 13 | Nwa | Kabòn Steel Zenk plake | AISI 304, AISI 316 |
| 14 | Gid aks | Kwiv Hpb59-1 | |
| 15 | Machin pou lave | Kwiv Hpb59-1 | |
| 16 | O-Ring | NBR | EPDM |
| 17 | Nwa | Kabòn Steel Zenk plake | AISI 304, AISI 316 |
| 18 | Wedge nwa | Kwiv Hpb59-1 | Bwonz ZQSn5-5-5 |
Remak: Pou demann materyèl espesyal lòt pase spesifikasyon estanda, tanpri endike clearry sou ankèt la.
| DN | Dimansyon (mm) | Vire nan Louvri | |||||||
| Pous | mm | L | H | D | D1 | C | n-ΦL | Doub-Plon fil | Fil sèl-plon |
| 2" | 50 | 178 | 254 | 152 | 120.7 | 16 | 4-Φ19.1 | 6.1 | - |
| 2.5" | 65 | 190 | 275 | 178 | 139.7 | 17.5 | 4-Φ19.1 | 7.5 | - |
| 3" | 80 | 203 | 301 | 191 | 152.4 | 19.1 | 4-Φ19.1 | 9.2 | 18.4 |
| 4" | 100 | 229 | 355 | 229 | 190.5 | 19.1 | 8-Φ19.1 | 12.5 | 25 |
| 5" | 125 | 254 | 393 | 254 | 215.9 | 19.1 | 8-Φ22.2 | - | - |
| 6" | 150 | 267 | 448 | 279 | 241.3 | 19.1 | 8-Φ22.2 | 13.1 | 26.2 |
| 8" | 200 | 292 | 548 | 343 | 298.5 | 22.2 | 8-Φ22.2 | 17.5 | 35 |
| 10" | 250 | 330 | 626 | 406 | 362 | 23.8 | 12-Φ25.4 | 22.2 | 44.4 |
| 12" | 300 | 356 | 722 | 483 | 431.8 | 25.4 | 12-Φ25.4 | 26 | 52 |
| 14" | 350 | 381 | 917 | 533 | 476.25 | 25.4 | 12-Φ28.6 | 29.5 | - |
| 16" | 400 | 406 | 917 | 597 | 539.75 | 25.4 | 16-Φ28.6 | 33.5 | - |
| 18" | 450 | 432 | 1108 | 635 | 577.85 | 25.4 | 16-Φ31.8 | 37.5 | - |
| 20" | 500 | 457 | 1130 | 699 | 635.00 | 28.6 | 20-Φ31.8 | 42 | - |
| 24" | 600 | 508 | 1311 | 813 | 749.3 | 30.1 | 20-Φ34.9 | 50 | - |
Pwodwi anbalaj& Shipping
Aplikasyon pou pwodwi
Karakteristik pwodwi& Avantaj
Avantaj OfRising Tij Metal Syèj Gate Valv
1. Ductile Iron ASTM A536,65-45-12. Kò, bonnet, bon rapò sere, wou men ak nwa opere yo tout pwodui nan materyèl fè ductile ki bay garanti pou gwo fòs ak bon rezistans korozyon.
2. Triple O-bag Tij sele. O-bag ki pi ba a izole tij bouskilad kolye kote yo pote zòn nan nan vwa navigab la. De gwo bag O yo ka fasil pou ranplase nan liy lan pandan tiyo a anba presyon nan pozisyon an louvri.
3. Nerjaveèi asye tij, kolye pouse an kwiv ak nwa kwen an kwiv. Sa a konsepsyon ki teste lavi te repete pwouve fòs siperyè li yo ak rezistans abrasif, ak koneksyon an sekirite ak san danje epi serye.
4. Fusion Bonded Epoxy kouch. Fizyon kole epoksidik kouch an akò ak ANSIIAWWA C550 pou tou de enteryè ak eksteryè sifas ki bay rezistans korozyon serye.
5. Long sèvis lavi ak Rezilyan chèz monte bisiklèt tès 1,000 fwa. Valv la te sibi 1,000 sik nan operasyon nan yon pousantaj maksimòm de 6 sik nan operasyon pou chak minit soti nan konplètman fèmen nan totalman ouvè ak soti nan konplètman ouvè a konplètman fèmen pozisyon anba sikile presyon idrostatik.
6. Flat-anba Syèj: Sifas la sele nan kò a se plat san kre, evite nenpòt depo pousyè tè.
7. Fully-through Flow Channel: kanal la koule antye se nan, bay ZERO pèt presyon.
Poukisa chwazi Hebei Sinostar
